分選秤的總體結構是什么樣的?
點擊數:486
發布日期: 2021-09-02 05:44:05

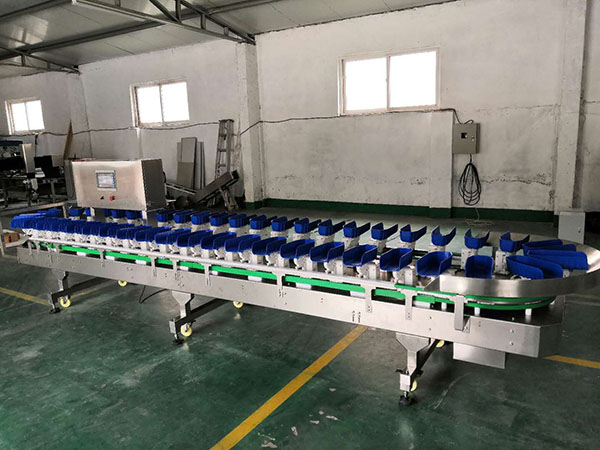

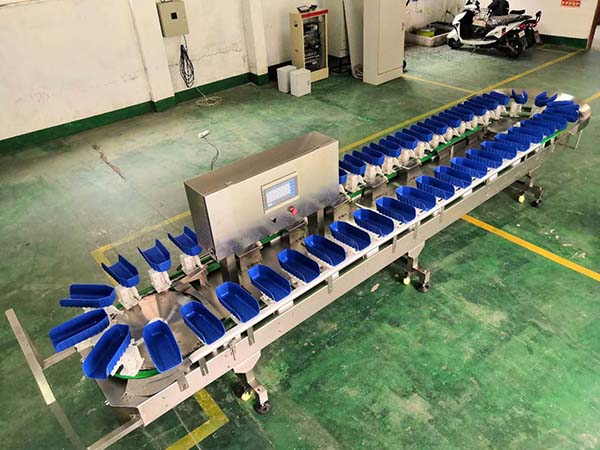

分選秤機械系統的主要部件包括生產線支架、傳動系統、托盤和分類箱。機械系統是生產線整個運動過程的一部分,主要為托盤的輸送提供動力。安裝中的其它部件是支撐力的主要部分,也是安裝稱重和卸載部件的核心基礎。分選秤廠家生產線的支撐是水果分揀機各部件的基礎。傳動系統中安裝有許多主要部件,包括電機、齒輪減速器和動力,以及動力輸出鏈輪;水果盤的結構直接與輸送鏈鉚接。傳送鏈將驅動水果托盤的移動。傳送鏈應垂直于地面。輸送鏈底部的支撐結構主要為耐磨板,對輸送鏈的水平運行起到良好的穩定作用,保證稱重模塊的運行精度。
分選秤廠家稱重模塊的主要部件包括稱重平臺、稱重頂板、稱重底板和傳感器。稱重分揀機安裝時,稱重模塊直接固定在生產線支架上。盤直接連接到雙節距傳動帶。當托盤被運輸?shù)椒Q(chēng)重區域時,它將與稱重臺接觸。在力的作用下,托盤會根據轉軸的運動來稱量和卸載水果。托盤的形狀是凹的。通過進料裝置,可以逐漸放入水果盤中,實現在傳動裝置中的排列。托盤與物品接觸的部分是塑料制品,這可以大限度地防止表面托盤損壞機械。分級卸料部分根據設備的系統信號旋轉分揀后的托盤,最終完成分級卸料。
圖像采集系統包括攝像機、鏡頭、光源和燈箱。主要用于采集輸送帶上分揀機的動態圖像,同時將其傳輸至圖像處理系統。識別系統分為稱重平臺和稱重傳感器兩部分。稱重裝置實時處理傳輸中接收到的信息和數據,綜合考慮水果的綜合信息,分選秤廠家可控制系統中每個產品的等級。
