水果分級分選秤的工作原理與總體結構
點擊數:388
發布日期: 2021-02-10 05:23:02

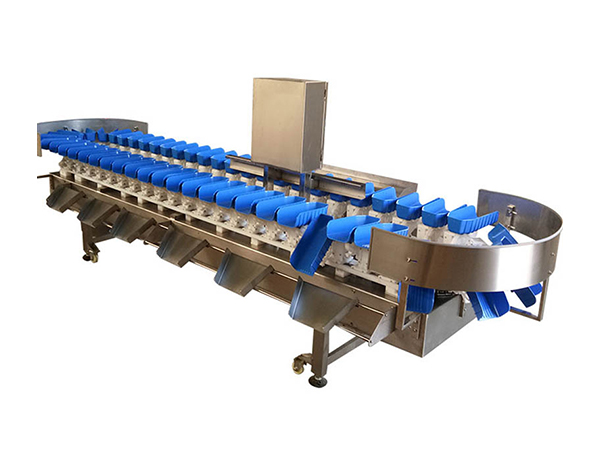

水果分級分選秤機械系統主要部分包括生產線支架、傳動系統、水果托盤與分級箱。機械系統是生產線整體運動過程中動力提供部位, 主要為水果托盤傳輸工作提供動力;其他部件在安裝中是支撐力的主要構成, 也是稱重與卸料零件安裝的核心基礎;生產線支架則是水果分選機中所有部件安裝的基礎;傳動系統在安裝中主要組成部件較多, 包括電動機、齒輪減速器以及動力與從動力輸出鏈輪等;水果托盤結構和輸送鏈條兩個部件直接鉚接, 輸送鏈條運動會帶動水果托盤運動, 輸送鏈條處于豎直狀態下, 與地面保持垂直狀態;輸送鏈條下方支撐結構以耐磨板為主, 對輸送鏈條在運行中的水平性起到了良好的穩固作用, 保證稱重模塊運作的精準度。
稱重模塊主要構成部分有稱重臺、稱重頂板、稱重底板以及傳感器等, 稱重模塊在安裝中應該直接固定在生產線支架之上;水果托盤與雙節距傳輸帶直接連接, 水果托盤被運輸至稱重區則會與稱重臺相接觸, 稱重臺受到力作用, 托盤根據旋轉軸運動完成對水果稱重與卸料;托盤形狀為凹型, 經過上料裝置能夠?qū)⑺饾u被放入水果托盤之中, 實現傳輸中水果排列;托盤與水果相接觸的部分為塑料制品, 能夠更大程度防止表面托盤對水果機械所產生損傷;水果分級與卸料部件配合, 能夠?qū)⑼瓿煞诌x的水果根據裝置系統信號翻轉托盤, 最終完成水果分級卸料工作。
圖像采集系統包括攝像機、鏡頭、光源與光照箱, 主要是在水果分選機傳輸中, 對傳輸帶上的水果進行動態圖像收集, 同時將其傳輸至圖像處理系統。重量等級對水果判別系統分為稱重臺和稱重傳感器兩部分, 實時處理水果傳輸中稱重器所接收到的信息數據, 對所得到的水果綜合信息進行全面考慮, 以此控制系統中各個水果等級評定。
